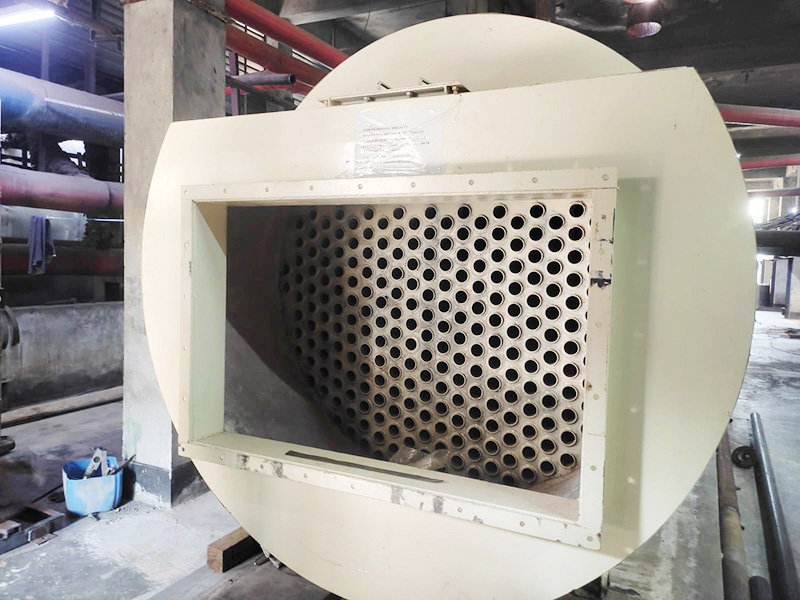

在化工产业能源循环系统中，余热锅炉作为回收高温烟气余热、提升能源综合利用率的主题设备，其不变运行直接关系到企业的经济效益与环保指标。然而，复杂多变的化工烟气凭借强侵蚀性特质，持续威胁着余热锅炉受热面的安全服役，由此引发的设备故障不仅导致频仍；旖，更可能触发安全变乱。系统分解侵蚀机理、精准执行防护战术，已成为化工行业亟待突破的技术瓶颈。

一、化工烟气的侵蚀性成吩焓析

化工出产工艺的多样性决定了烟气成分的复杂性，其中蕴含的强侵蚀性物质可分为三大类，对余热锅炉构玉成方位侵蚀。

（一）酸性气体的侵蚀威胁

1. 二氧化硫（SO?）：在硫磺造酸、含硫矿石冶炼等工艺中，原猜中的硫元素氧化后开释大量 SO?。该气体在催化剂（如飞灰中的金属氧化物）与氧气协同作用下，可急剧转化为三氧化硫（SO?），某硫磺造酸企业实测数据显示，烟气中 SO?氧化率较高可达 12%。

2. 三氧化硫（SO?）：SO?与水蒸气结合形成的硫酸蒸汽是低温侵蚀的 “罪魁”。当金属壁温低于酸露点（通常 120 - 160℃）时，液态硫酸迅速附着，某冶炼厂余热锅炉尾部受热面因硫酸侵蚀，年减薄量达 0.8 - 1.2mm。

3. 氯化氢（HCl）：PVC 出产、氯碱化工等过程产生的 HCl 气体，溶于水后形成的盐酸溶液能穿透金属钝化膜。某氯碱企业检测发现，烟气中 HCl 浓度超过 100mg/m? 时，金属侵蚀速度提升 3 - 5 倍。

4. 氢氟酸（HF）：磷肥出产、氟化工过程排放的 HF 气体，可与金属氧化物反映天生挥发性氟化物。在某磷肥厂余热锅炉中，含 HF 烟气导致陶瓷涂层表表出现蜂窝状侵蚀。

（二）盐类物质的高温侵蚀

1. 碱金属盐：燃煤、生物质燃猜中的钠（Na）、钾（K）元素点火后形成 NaCl、KCl 等盐类，在 550℃以上高温环境中，这些盐类会粉碎金属表表的 Cr?O?；つ。某煤化工企业过热器因碱金属盐侵蚀，三年累计壁厚减薄达 40%。

2. 沉金属盐：有色金属冶炼烟气中的铜、铅、锌盐类，通过电偶侵蚀机造加快金属损耗。在锌冶炼余热锅炉中，含锌盐烟气使换热管部门侵蚀速度高达 1.5mm / 年。

（三）协同侵蚀介质作用

1. 氧气（O?）：高温下氧气与金属产生氧化反映，形成的氧化膜若存在缺点，会在 SO?、Cl?等协同作用下加快粉碎。

2. 水蒸气（H?O）：作为电解质溶液的载体，水蒸气与酸性气体结合形成侵蚀微电池。当烟气湿度超过 60% 时，电化学侵蚀速度显著提升。

二、余热锅炉受热面侵蚀类型及机理探索

凭据运行温杜纂侵蚀介质差距，受热面侵蚀可分为高温侵蚀、低温侵蚀与冲刷侵蚀三大类型，每种侵蚀均出现怪异的粉碎特点。

（一）高温侵蚀机造

1. 硫酸盐型高温侵蚀：在 500 - 700℃区间，碱金属硫酸盐（如 Na?SO?）与 Fe?O?反映天生低熔点共晶物，某燃煤电厂数据显示，当 Na?SO?含量超过 1% 时，金属熔点可降低至 600℃以下，导致；ば匝趸ぐ落。

1. 硫化物型高温侵蚀：含 H?S 烟气在 600 - 900℃前提下，与 Fe 产生反映天生 FeS，随后 FeS 被氧化为 Fe?O?与 S，开释的活性硫持续参加侵蚀循环。某炼油厂加氢裂扮装置余热锅炉因硫化物侵蚀，每年需更换 15% 的高温部件。

（二）低温侵蚀特点

1. 硫酸露点侵蚀：当壁温低于酸露点时，硫酸液滴附着引发均匀侵蚀。某硫酸厂省煤器因硫酸侵蚀，运行两年后壁厚从 4mm 减至 1.5mm。

1. 多元酸露点侵蚀：HCl、HF 等酸性气体形成的露点侵蚀拥有部门性，常导致点蚀穿孔。某氯碱企业空气预热器因 HCl 侵蚀，单月穿孔数量达 23 处。

（三）冲刷侵蚀效应

1. 固体颗粒冲刷：烟气中携带的飞灰、催化剂颗粒以 30 - 60m/s 速度冲击受热面，形成沟槽状磨损。某燃煤锅炉对流牵造因冲刷侵蚀，表表粗糙度从 Ra0.8μm 增至 Ra6.3μm。

1. 液滴冲刷侵蚀：湿法脱硫后烟气携带的浆液滴，在冲击金属表表时形成微切削效应，某电厂脱硫后余热锅炉因液滴冲刷，换热管部门减薄速度达 0.5mm / 月。

（四）受热面侵蚀引发的多沉风险

受热面侵蚀不仅缩短设备寿命，更在经济、安全、环保等维度产生连锁反映。

· 设备寿命锐减：某石化企业余热锅炉因侵蚀提前 6 年退役，更换成本超 2000 万元。

· 能效显著降落：侵蚀导致热阻增长，某化肥厂因受热面侵蚀使热效能降低 12%，年多亏损标煤 8000 吨。

· 安全风险激增：爆管变乱可能引发蒸汽泄漏、火警爆炸等严沉后果，近五年化工行业因余热锅炉侵蚀导致的安全变乱占比达 18%。

· 运维成本攀升：某化工园区统计显示，侵蚀有关守护用度占设备运行成本的 25 - 35%。

三、系统性侵蚀防护战术构建

（一）高机能资料选型

1. 高温防护资料：Inconel 625 镍基合金在 700℃下对含硫、氯烟气阐发优异；Cr25Ni20 耐热钢合用于 650℃以下高温环境。

2. 低温抗蚀资料：ND 钢在硫酸露点侵蚀环境中，侵蚀速度仅为通常碳钢的 1/5；钛合金对 HCl、HF 拥有优良耐受性。

3. 陶瓷基复合伙料：碳化硅（SiC）涂层可接受 1200℃高温，同时抵抗颗粒冲刷与化学侵蚀。

（二）运行参数优化调控

1. 温度精准节造：通过调节旁路烟路、优化点火工况，确保壁温高于酸露点 20 - 30℃。某冶炼厂选取此战术后，硫酸侵蚀速度降落 70%。

2. 流速优化设计：将烟气流速节造在 8 - 12m/s，某燃煤锅炉通过加装导流板，使冲刷侵蚀减轻 40%。

3. 前端净化处置：选取 SCR 脱硝、石灰石 - 石膏法脱硫、活性炭吸附脱氯等技术，某化工企业将烟气中 SO?降至 50mg/m?，HCl 降至 10mg/m?。

（三）表表防护技术升级

1. 复合涂层系统：选取 “环氧底漆 + 氟碳面漆” 的有机涂层用于低温部位；等离子喷涂陶瓷涂层（如 Al?O? - TiO?）合用于高温冲刷区域。

2. 纳米表表处置：纳米锌铝涂层通过自建复机造耽搁防护周期，某余热锅炉利用后，防腐寿命提升至 8 - 10 年。

（四）智能运维治理系统

1. 在线监测系统：部署红表热成像、超声波测厚等设备，实时监测壁温与侵蚀厚度，某电厂通过在线监测将爆管变乱率降低 85%。

2. 智能洗濯技术：选取机械人自动喷砂、干冰洗濯等方式，预防化学洗濯对金属的二次危险。

3. 预测性守护：基于大数据分析成立侵蚀预测模型，提前 3 - 6 个月预警设备风险。

化工烟气对余热锅炉受热面的侵蚀是多种成分耦合作用的了局，需从资料、工艺、治理等多维度构建防护系统。随着纳米资料、智能监测等新技术的利用，余热锅炉侵蚀防护正朝着精准化、智能化方向发展。未来，行业需进一步深入侵蚀机理钻研，推动产学研协同创新，为化工行业绿色低碳发展提供坚实保险。
